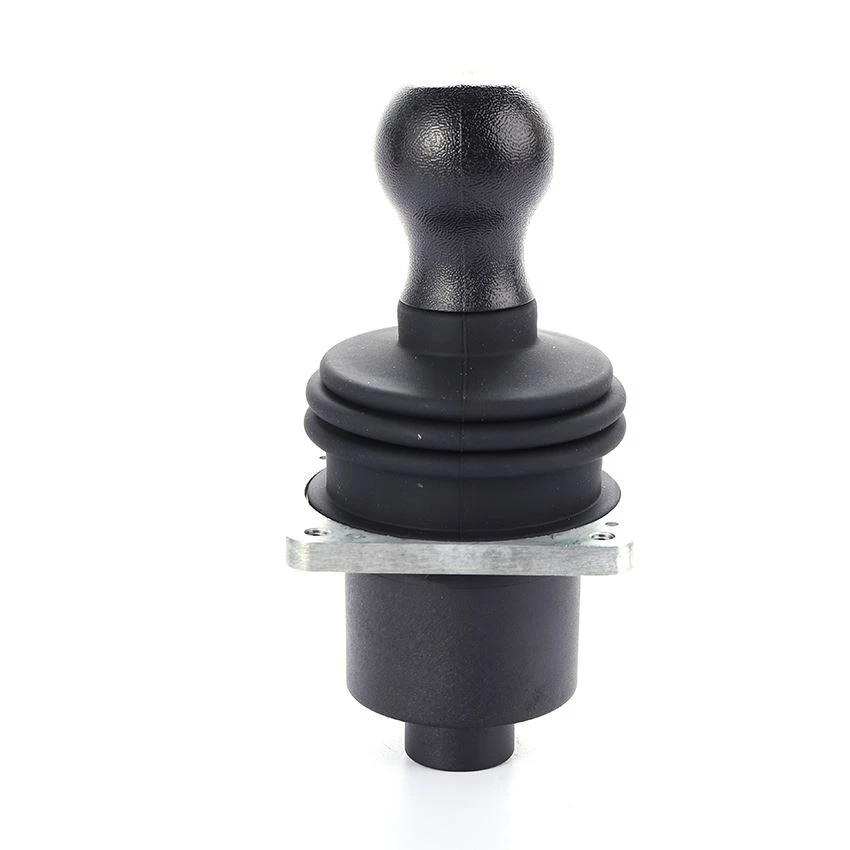

جوی استیک تک محور یا محور دوتایی با سوئیچ راکر

سری HJ8

دستگیره- type تک آهنگ - دسته عملیاتی محور







ویژگی های محصول

ساخته شده - in non - دستگاه تماس با سالن تماس برای تشخیص تغییر زاویه و عمر طولانی.

بهار به طور خودکار بازنشانی می شود.

دامنه ولتاژ خروجی مختلف را می توان با توجه به نیازها انتخاب کرد.

این می تواند به قسمت بالایی دسته های مختلف مجهز شود.





دامنه کاربرد

این سری از محصولات عمدتاً در وسایل نقلیه کار هوایی ، تجهیزات پلت فرم هوایی و سایر وسایل نقلیه مهندسی استفاده می شود.





اطلاعات فنی

پارامترهای الکتریکی

منبع تغذیه	0.5 ولتاژ 5 5 5
جریان منبع تغذیه	<9mA (no upper end)
	<18mA (with BWH upper end)
ولتاژ مجاز مجاز را محدود کنید	30 ولت سی سی
ولتاژ مجاز حد معکوس	15vdc
خطای خطی ولتاژ خروجی	<± 0.2V
ولتاژ منبع تغذیه آنالوگ	5.0 ± 0.5VDC
ولتاژ آنالوگ ولتاژ خروجی	1.15 ~ 2.5 ~ 3.85V
سوئیچ دکمه	ظرفیت بار 1a @ 28vdc
زندگی مکانیکی	بیش از 1 میلیون بار



پارامترهای مکانیکی

زاویه	18 درجه
نحوه عمل	بازگشت خودکار بهار
نیروی شروع	9N
حداکثر نیروی عملیاتی	18N
نیروی محدود کننده	> 300N
زندگی	>5 میلیون بار
وزن	420G (بدون پایان بالا)



پارامترهای محیطی

دمای کار	-30 درجه ~+ 70 درجه
دمای ذخیره سازی	-40 درجه ~+ 85 درجه درجه
طبقه حفاظت	IP67



دمای عملیاتی

دمای ذخیره سازی

سطح حفاظت



انتخاب محصول

سری

HJ8



روش عملیاتی

1A	عملکرد تک محور
2ac	محور دو جهت کار خودسرانه (با راهنمای شیار)



سیگنال خروجی

نوع سالن (ولتاژ تأمین 5VDC)

H51	0.5 ~ 2.5 ~ 4.5VDC خروجی ولتاژ
H52	0V ~ 2.5 ~ 5VDC خروجی ولتاژ
H53	1.25 ~ 2.5 ~ 3.75VDC خروجی ولتاژ



انتهای بالای دسته

کارشناسی	انتهای بالای دسته BA ، بدون دکمه در بالا
HL	انتهای بالای دسته HL ، بدون دکمه در بالا
HLS	انتهای بالای دسته HLS با دکمه در بالا
bwh	دسته BWH نوع انتهای فوقانی ، با راکر آنالوگ هال در بالا



راه خروجی

D	اتصال دهنده
L	خروجی مستقیم



اتصالات الکتریکی

اتصال 6 پین DECH

تابع پین

1 تخم مرغ

2 5V

3 x بیرون

4 سال

5 خروجی / دکمه آنالوگ راکر

6 خالی / دکمه
